WebSocket client간 Websocket 통신 서비스

현재 PC에서 구동 중인 Websocket client(브라우저, exe 등)들이 eXDevice+에 Websocket으로 연결하여 서로 Websocket 통신을 수행하기 위한 기능들을 제공합니다.

eXDevice+를 사용한 client간 메시지를 송수하는 프로세스는 다음과 같습니다.

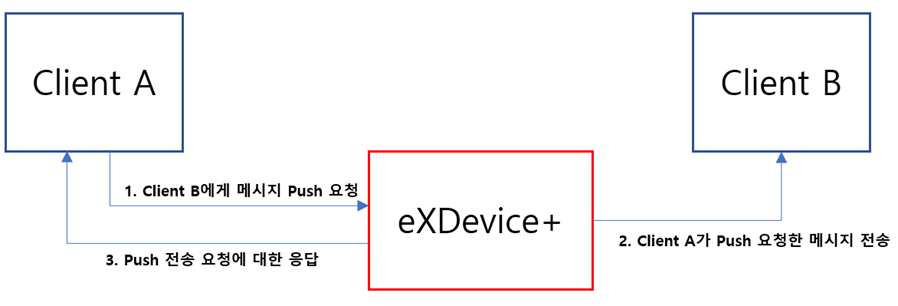

<WebSocket client간 Message Push>

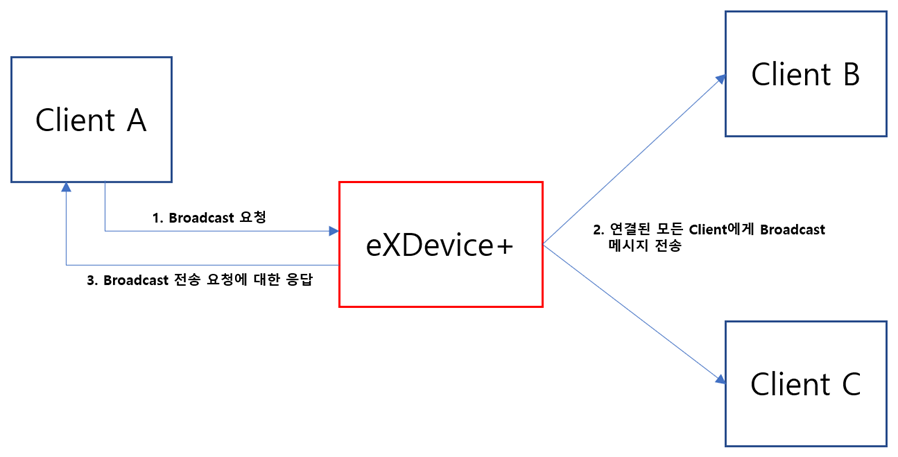

<WebSocket client간 Message Broadcast>

서비스 리스트

WebSocket client간 메시지를 주고 받는 서비스 리스트는 다음과 같습니다.

No.	서비스명	API명	비고
1	Client 등록 및 수정	UpdateWsInfo
2	Client 리스트 획득	GetWsClients
3	자신의 식별 정보 조회	GetWsOwnInfo
4	push	PushWsMessage	- Unicast, Multicast 지원 - ReceiveWsPush로 메시지 수신
5	broadcast	BroadcastWsMessage	ReceiveWsBroadcast로 메시지 수신
6	push 수신	ReceiveWsPush	직접 호출 불가
7	broadcast 수신	ReceiveWsBroadcast	직접 호출 불가

서비스 상태 코드 리스트

본 서비스에서 공통으로 사용되는 서비스 상태코드 리스트에 대해 정의합니다.

이 상태 코드는 응답 JSON 메시지 중 return 또는 returnValue의 값에 해당합니다.

리턴코드	리턴 코드 내용	대상 서비스	비고
-1	정의되지 않은 예외	공통	Log 파일에서 내용 확인 필요
0	정상	공통	-
1	PUSH 메시지를 수신할 client가 존재하지 않음	PushWsMessage	-
2	일부 client에게 메시지 송신 실패	PushWsMessage, BroadcastWsMessage	-
3	자신 외 다른 client가 연결되어 있지 않음	BroadcastWsMessage	-
4	등록 요청한 식별 정보가 이미 등록되어 있음	UpdateWsInfo	-
5	등록할 수 없는 식별 정보 데이터	UpdateWsInfo	-

1. Client 등록 및 수정

API명

UpdateWsInfo

정의

서비스를 호출한 WebSocket client의 식별 정보(Info)를 갱신합니다.

설명

eXDevice+는 WebSocket client가 연결되면 해당 client를 식별하기 위한 ID(GUID)를 자동으로 발급 및 관리합니다.
본 서비스를 사용해 다른 client가 자신을 식별 할 수 있도록 식별 정보를 등록 또는 갱신 할 수 있습니다.

Client의 식별 정보(Info)는 고유한 정보이므로, 이미 다른 client가 등록한 식별 정보가 있는 경우 다른 client는 동일한 값의 식별 정보를 등록할 수 없습니다.

호출 예시

{
  "service": "UpdateWsInfo",
  "requestKey": "Random Request Key",
  "param": {
    "info": "Client를 설명할 수 있는 정보"
  }
}

응답 예시

{
  "service":"UpdateWsInfo",
  "requestKey":"호출시 사용한 Request Key",
  "statusCode":"0000",
  "return":0
}

return
- 서비스 상태 코드.

2. Client 리스트 획득

API명

GetWsClients

정의

eXDevice+에 연결된 WebSocket client 들의 ID(GUID) 및 식별 정보(Info) 리스트를 획득합니다.

UpdateWsInfo로 식별 정보를 등록한 client의 경우 식별 정보 값을 획득 할 수 있으며, 식별 정보를 등록하지 않은 client는 빈 값("")이 리턴 됩니다.

호출 예시

{
  "service": "GetWsClients",
  "requestKey": "Random Request Key",
  "param":{}
}

응답 예시

{
  "service": "GetWsClients",
  "requestKey": "호출시 사용한 Request Key",
  "statusCode": "0000",
  "return":{
    "returnValue": 0,
    "infos": [
      {"id": "aaa-bbb-ccc", "info": "eXDevice+ Sample"},
      {"id": "000-111-222", "info": ""}
    ]
  }
}

returnValue
- 서비스 상태 코드.
infos: eXDevice+에 연결된 WebSocket client ID 및 식별 정보.
- id
  - WebSocket client 고유 ID(GUID).
- info
  - WebSocket client 식별 정보.

3. 자신의 식별 정보 조회

API명

GetWsOwnInfo

정의

eXDevice+에 등록된 WebSocket client 자신의 ID(GUID) 및 등록한 식별 정보(Info)를 획득합니다.

UpdateWsInfo로 식별 정보를 등록한 client의 경우 식별 정보 값을 획득 할 수 있으며, 식별 정보를 등록하지 않은 client는 빈 값("")이 리턴 됩니다.

호출 예시

{
  "service": "GetWsOwnInfo",
  "requestKey": "Random Request Key",
  "param": {}
}

응답 예시

{
  "service": "GetWsOwnInfo",
  "requestKey": "호출시 사용한 Request Key",
  "statusCode": "0000",
  "return":{
    "returnValue": 0,
    "id": "aaa-bbb-ccc",
    "info": "eXDevice+ Sample"
  }
}

returnValue
- 서비스 상태 코드.
id
- WebSocket client 고유 ID(GUID).
info
- - WebSocket client 식별 정보.

4. push

API명

PushWsMessage

정의

eXDevice+에 연결된 WebSocket client에게 WebSocket 메시지를 송신하기 위해 사용됩니다.
본 서비스는 단일 Websocket client에게 메시지를 송신하는 Unicast 방식, 다수의 WebSocket client에게 메시지를 송신하는 Multicast 방식을 지원합니다.

Push 메시지를 수신 받는 WebSocket client의 수신 프로토콜은 ReceiveWsPush를 참고하시길 바랍니다.

송신 상태 코드 리스트

Push와 Broadcast는 서비스 상태 코드 외 메시지 송신 상태 코드를 가집니다.
송신 상태 코드는 returnValue에 0 외의 값이 들어오는 경우 status에 다음과 같은 송신 상태 코드가 리턴됩니다.

상태코드	상태 코드 내용	비고
1	메시지 수신 대상 WebSocket client 연결이 해제됨
2	대상 WebSocket client에게 메시지 송신 실패
3	서비스 요청한 WebSocket client 외 다른 WebSocket client가 연결되어 있지 않음
4	대상 WebSocket client가 eXDevice+에 연결되어 있지 않음

호출 예시

1. Unicast

Unicast는 하나의 WebSocket client에게 Websocket 메시지를 송신하는 방식입니다. Unicast로 메시지 송신 시 "ID", "식별 정보", "ID&식별 정보"를 사용해 메시지를 송신할 WebSocket client를 지정할 수 있습니다.

1) ID(GUID)를 사용한 Unicast

{
  "service": "PushWsMessage",
  "requestKey": "Random Request Key",
  "param":{
    "receiver": "aaa-bbb-ccc",
    "message": "message to unicast"
  }
}

receiver
- 메시지를 수신 받을 WebSocket client의 ID.
message
- 송신할 메시지.

2) 식별 정보를 사용한 Unicast

{
  "service": "PushWsMessage",
  "requestKey": "Random Request Key",
  "param":{
    "receiver":{
      "info": "Test WebSocket Client"
    },
    "message": "message to unicast"
  }
}

receiver: 메시지를 수신 받을 WebSocket client의 정보.
- info
  - WebSocket client 식별 정보.
message
- 송신할 메시지.

3) ID와 식별 정보 모두를 사용한 Unicast

{
  "service": "PushWsMessage",
  "requestKey": "Random Request Key",
  "param":{
  "receiver":{
    "id" :"aaa-bbb-ccc",
    "info": "Test Websocket Client"
  },
  "message": "message to unicast"
  }
}

receiver: 메시지를 수신 받을 WebSocket client의 상세 정보.
- id
  - WebSocket client의 ID.
- info
  - WebSocket client의 식별 정보.
message
- 송신할 메시지.

2. Multicast

Multicast는 다수의 WebSocket client에게 Websocket 메시지를 송신하는 방식입니다. Multicast로 메시지 송신 시 "ID", "식별 정보", "ID&식별 정보"를 사용해 메시지를 송신할 WebSocket client를 지정할 수 있습니다.

1) ID(GUID)를 사용한 Multicast

{
  "service": "PushWsMessage",
  "requestKey": "Random Request Key",
  "param": {
    "receiver": ["aaa-bbb-ccc", "000-111-222"],
    "message": "message to multicast"
  }
}

receiver
- 메시지를 수신 받을 WebSocket client의 ID 배열.
message
- 송신할 메시지.

2) 식별 정보를 사용한 Multicast

{
  "service": "PushWsMessage",
  "requestKey": "Random Request Key",
  "param": {
    "receiver": [
      {"info": "Test Client1"},
      {"info": "Test Client2"}
    ],
    "message" :"message to multicast"
  }
}

receiver: 메시지를 수신 받을 WebSocket client의 정보 배열.
- info
  - WebSocket client 식별 정보.
message
- 송신할 메시지.

3) ID와 식별 정보 모두를 사용한 Multicast

{
  "service": "PushWsMessage",
  "requestKey": "Random Request Key",
  "param": {
    "receiver": [
      {"id": "aaa-bbb-ccc", "info": "Test Client1"},
      {"id": "000-111-222", "info": "Test Client2"}
    ],
    "message": "message to multicast"
  }
}

receiver: 메시지를 수신 받을 WebSocket client들의 상세 정보 배열.
- id
  - WebSocket client의 ID.
- info
  - WebSocket client의 식별 정보.
message
- 송신할 메시지.

응답 예시

1. Push 성공

Unicast, Multicast시 메시지 송신에 성공하면 eXDevice+로부터 다음과 같은 응답 메시지를 수신 받습니다.

Push 실패 판단은 returnValue의 값에 따라 판단합니다.

{
  "service": "PushWsMessage",
  "requestKey": "호출시 사용한 Request Key",
  "statusCode": "0000",
  "return":{
    "returnValue":0,
    "clients":[]
  }
}

returnValue
- 서비스 상태 코드.
clients
- 송신 실패한 WebSocket client 정보 및 송신 실패 상태 코드.
- 모든 client에 송신 성공 한 경우 빈 배열 리턴.

2. Push 실패

Unicast, Multicast시 메시지 송신에 실패하면 returnValue로 0 외의 값을 리턴 받습니다.

각 client별 송신 실패 원인은 status의 송신 상태 코드를 통해 확인할 수 있습니다.

{
  "service": "PushWsMessage",
  "requestKey": "호출시 사용한 Request Key",
  "statusCode": "0000",
  "return":{
    "returnValue":2,
    "clients":[
      {"id": "aaa-bbb-ccc", "info": "Test WebSocket Client", "status":1}
    ]
  }
}

returnValue
- 서비스 상태 코드
clients: 송신 실패한 WebSocket client 정보.
- id
  - WebSocket client의 ID.
- info
  - WebSocket client의 식별 정보.
- status
  - 송신 상태 코드.

5. broadcast

API명

BroadcastWsMessage

정의

eXDevice+에 연결된 모든 WebSocket client에게 WebSocket 메시지를 송신하기 위해 사용됩니다.

Broadcast 메시지를 수신 받는 WebSocket client의 수신 프로토콜은 ReceiveWsBroadcast를 참고하시길 바랍니다.

송신 상태 코드 리스트

Push와 Broadcast는 메시지 송신 시 서비스 상태 코드 외 메시지 송신 상태 코드를 가집니다.
송신 상태 코드는 returnValue에 0 외의 값이 들어오는 경우, 메시지를 수신 받는 WebSocket client의 정보 중 status에 다음과 같은 송신 상태 코드가 리턴됩니다.

상태코드	상태 코드 내용	비고
1	메시지 수신 대상 WebSocket client 연결이 해제됨
2	대상 WebSocket client에게 메시지 송신 실패
3	서비스 요청한 WebSocket client 외 다른 WebSocket client가 연결되어 있지 않음
4	대상 WebSocket client가 eXDevice+에 연결되어 있지 않음

호출 예시

{
  "service": "BroadcastWsMessage",
  "requestKey": "Random Request Key",
  "param": {
    "mode":1
    "message": "message to broadcast"
  }
}

mode: Broadcast 메시지 송신 방식.
- 1: 서비스를 호출하는 WebSocket client를 제외한 eXDevice+에 연결된 모든 client에게 Broadcast.
- 2: 서비스를 호출하는 WebSocket client를 포함한 eXDevice+에 연결된 모든 client에게 Broadcast.
message
- 송신할 메시지.

응답 예시

1. Broadcast 성공

Broadcast시 메시지 송신에 성공하면 eXDevice+로부터 다음과 같은 응답 메시지를 수신 받습니다.

Broadcast 실패 판단은 returnValue의 값에 따라 판단합니다.

{
  "service": "BroadcastWsMessage",
  "requestKey": "호출시 사용한 Request Key",
  "statusCode": "0000",
  "return":{
    "returnValue":0,
    "clients":[]
  }
}

returnValue
- 서비스 상태 코드.
clients
- 송신 실패한 WebSocket client 정보 및 송신 실패 상태 코드.
- 모든 client에 송신 성공 한 경우 빈 배열 리턴.

2. Broadcast 실패

Broadcast시 메시지 송신에 실패하면 returnValue로 0 외의 값을 리턴 받습니다.

각 client별 송신 실패 원인은 status의 송신 상태 코드를 통해 확인할 수 있습니다.

{
  "service": "BroadcastWsMessage",
  "requestKey": "호출시 사용한 Request Key",
  "statusCode": "0000",
  "return":{
    "returnValue":2,
    "clients":[
      {"id": "aaa-bbb-ccc", "info": "Test WebSocket Client", "status":1}
    ]
  }
}

returnValue
- 서비스 상태코드.
clients: 송신 실패한 WebSocket client 정보.
- id
  - WebSocket client의 ID.
- info
  - WebSocket client의 식별 정보.
- status
  - 송신 상태 코드.

6. push 수신

API명

ReceiveWsPush

정의

다른 WebSocket client가 push한 메시지를 수신합니다.

설명

PushWsMessage로 다른 WebSocket client가 자신에게 송신한 메시지를 본 서비스를 통해 수신 받습니다.
본 서비스로 Push 메시지를 수신 받으려면 WebSocket 이벤트 중 onmessage 이벤트를 통해 수신합니다.

본 서비스는 직접 호출할 수 없습니다.

응답 예시

{
  "service":"ReceiveWsPush",
  "sender":{
    "id":"aaa-bbb-ccc",
    "info":"Sender test websocket"
  },
  "message":"Push message test."
}

sender: Push 메시지를 송신한 WebSocket client의 정보.
- id
  - Push 메시지를 송신한 client의 ID.
- info
  - Push 메시지를 송신한 client의 식별 정보.
message
- 수신 받은 메시지.

7. broadcast 수신

API명

ReceiveWsBroadcast

정의

다른 WebSocket client가 broadcast한 메시지를 수신합니다.

설명

BroadcastWsMessage로 다른 WebSocket client가 자신에게 송신한 메시지를 본 서비스를 통해 수신 받습니다.
본 서비스로 Broadcast 메시지를 수신 받으려면 WebSocket 이벤트 중 onmessage 이벤트를 통해 수신합니다.

본 서비스는 직접 호출할 수 없습니다.

응답 예시

{
  "service":"ReceiveWsBroadcast",
  "sender":{
    "id":"aaa-bbb-ccc",
    "info":"Sender test websocket"
  },
  "message":"Push message test."
}

sender: Broadcast 메시지를 송신한 WebSocket client의 정보.
- id
  - Broadcast 메시지를 송신한 client의 ID.
- info
  - Broadcast 메시지를 송신한 client의 식별 정보.
message
- 수신 받은 메시지.
